膜爆破強度的測定裝置如下圖所示，測定裝量由兩個有機玻璃半槽組成，
其中上方的有機玻璃半槽內腔中裝戴有塑料網格，并注有甘油，起到均分氣體壓
力的作用，防止膜樣品局部受壓過高出現破裂，影響到對膜整體的爆破強度評估。

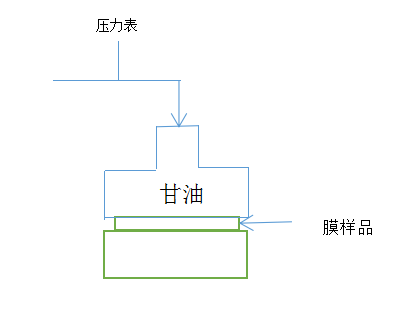

                            膜爆破強度測量裝置示意圖
  1）將鈉型的陽離子交換膜濕態(tài)樣品，沿金屬模板裁剪成直徑43cm的
圓片：2）將膜樣品裝載入兩個有機玻璃槽之間，將兩個半槽嵌合一體，用對位
螺旋緊后，在上部有機玻璃腔體內注入5．0mL甘油，以浸沒膜樣品表面為準
然后通入壓縮氮氣，不斷増大氣壓，直到聽到清脆的膜破裂的聲音為止，記錄此
時壓力表讀數，重復測量2次，取其平均值即為所測膜樣品的爆破強度（MPa）。
